Между фундаментом и цокольным перекрытием SIP-дома устанавливается цокольная обвязка. Раньше иногда можно было видеть, что свайный фундамент связывали между собой металлическим ростверком из швеллера или прямоугольной трубы. Сейчас от этого отказались, т.к. деревянная обвязка вместе с самим СИП-перекрытием образуют очень жесткую конструкцию, а металлическая лента имеет очень большой по сравнению с деревом коэффициент теплового расширения, и при изменении температуры эти материалы «гуляют» относительно друг друга.
Сейчас, в основном используют 3 вида цокольной обвязки: балки высотой 200 мм сечением 150х200 или 200х200, или сплоченные балки 150х200 / 200х200, состоящие из 3-х или 4-х досок 50х200, сшитых между собой.
Обвязка балками 200х200 мм

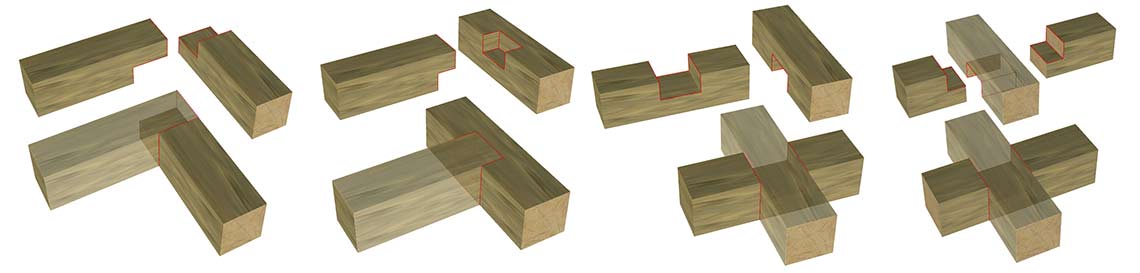

Это стандартный, но относительно дорогой вид цокольной обвязки. Балки нужно обязательно врезать друг в друга (см. рисунок), а не пристыковывать. Это соединение (замок) называется «вполдерева».
Обвязка балками 150х200 мм
Если шаг свай меньше 2,6 м и поверх цокольной обвязки идет перекрытие СИП 224 мм, то вполне можно использовать брус 150х200 мм.
Обвязка балками 150х150 мм
Этот вариант можно использовать только на небольших одноэтажных домах.
Обвязка сплоченными балками 150х200 / 200х200 мм
Сплоченный брус, сшитый из нескольких досок 50х200 мм, вполне заменяет цельный брус 150х200 или 200х200 мм. С точки зрения ГОСТа этот вариант даже является предпочтительным, т.к. возможные локальные дефекты дерева могут уменьшить несущую способность цельной балки, а для трех иди четырех сшитых досок вероятность появления дефекта в одном месте ничтожно мала.
Сплоченный брус требует меньше работы, но переносить доски 50х200 гораздо легче, чем брусы 150х200.

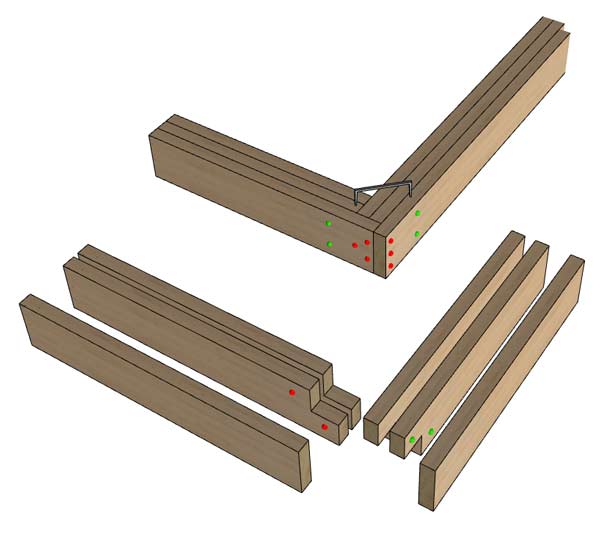

Доски нужно плотно соединить между собой. Обычно используют гвозди 120, забиваемые в шахматном порядке в два ряда с двух сторон. На узлах нужно применять специальные соединения со сдвигом, чтобы увеличить прочность соединения. Стыки досок возможны, но только над сваями.
Укрепление узлов обвязки
Все узлы соединения нужно скреплять скобами (например 100) и изнутри уголками.
Обвязка относительно оголовков свай
Есть правила, которые нужно соблюдать всегда:
- Обвязка фундамента (и соответственно будущие стены дома) не должна выступать за оголовки свай. Не нужно, чтобы брус располагался по центру сваи, но весь брус должен проходить над оголовком.
- Все соединения должны располагаться в пределах оголовка, причем наращивание бруса делается так, чтобы оба бруса сверху частично накрывали оголовок своей нижней частью.
- На каждой свае брусы должны быть прикреплены глухарями снизу через оголовок. Кроме того на углах, Т-образных соединениях и точках сращивания брусы должны соединяться не только гвоздями, но и скобами, а также уголками.
- Вся поверхность каждого бруса, включая свежие запилы, должна быть обработана огнебио- или ультрабиозащитой, т.к. цоколь — это зона повышенной влажности.
