Цокольное перекрытие — это нижняя часть тёплого контура в доме из СИП-панелей. В доме из СИП нижнее перекрытие может быть только из СИП.
Фактически, это каркасное перекрытие, заполненное СИП-панелями. Кстати, его несущая способность выше, чем у стандартных железобетонных плит перекрытия.
Требования в толщине цокольного перекрытия
Стандартные требования по теплозащите зданий (СП 50.13330.2012 Тепловая защита зданий) предполагают, сопротивление теплопередаче в перекрытии над неотапливаемым цоколем должно быть на 33% выше, чем для наружных стен. В Московской области для стен требуется толщина утеплителя ППС меньше 150 мм (стандартно берут именно 150), а для цокольного перекрытия достаточно 200 мм, т.е. СИП-панели должны быть толщиной 224 мм.
Нужно учесть, что «неотапливаемый» цоколь это не «свободно продуваемый» цоколь. После строительства дома цоколь должен быть защищен облицовкой с продухами (которые можно закрывать зимой в период низкой влажности).
Конструкция цокольного перекрытия из СИП
СИП это всегда каркасная конструкция, внутри которой жестко закреплены СИП-панели. В панели по периметру есть выборка 50 или 40 мм, в которой и находится каркас. Основные каркасные элементы в данном перекрытии — лаги сечением 100х200 (или 80х200), которые жестко опираются на обвязку и сваи. Если длина лаги больше 6 м, то она сращивается строго над балкой цокольной обвязки.
Между этими лагами и вставляются СИП-панели шириной 625 мм, причем соседние ряды идут вразбежку со сдвигом. Между панелями в каждом ряду также вставляются короткие фрагменты балок 100х200 (или соответственно 80х200). В самом конце по периметру в пазы закладывают калиброванную доску 50х200 (40х200).

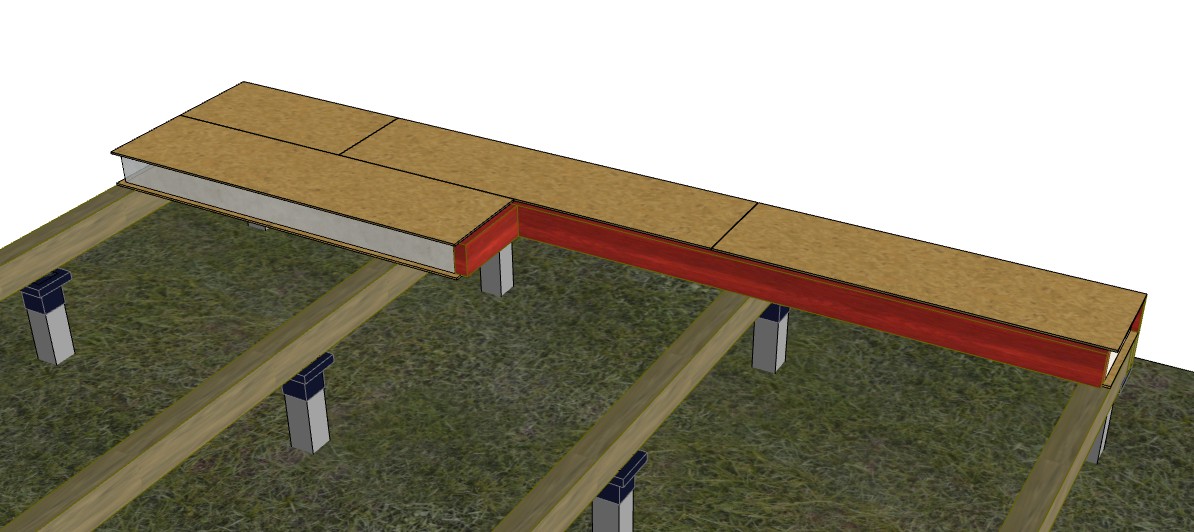

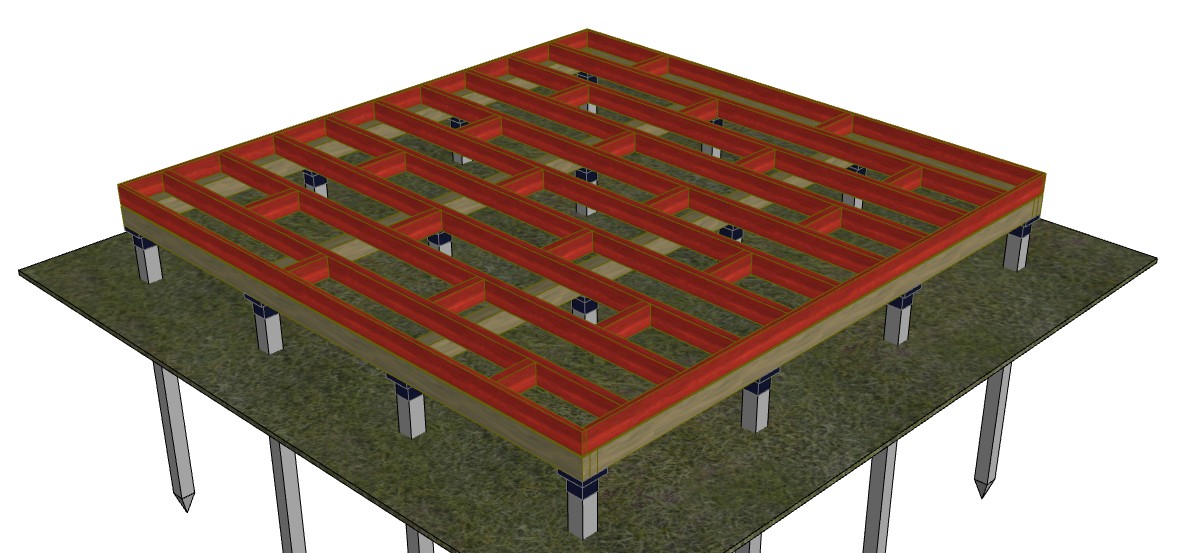

На рисунке выше показана каркасная часть SIP-перекрытия без самих SIP-панелей. Но нужно понимать, что сборка каркаса и вставка в него СИП-панелей происходит одновременно, поскольку каркас вставляется в пазы панелей (см. рисунок ниже).
Фиксация конструкции пеной, саморезами и глухарями
Когда СИП-панель вставляется в балку внутреннего каркаса, она герметизируется 3-мя нитками пены. По периметру через каждые 25 см в обеих сторон панель пришивается к балке саморезами длиной 45-51 мм. Там, где лага проходит над балкой обвязки, она фиксируется глухарем длиной от 250 мм, который проходит вертикально лагу насквозь и углубляется в балку обвязки. Допускается использовать более короткие глухари, если отверстие зенковать на несколько сантиметров вглубь балки.
