Свайный фундамент — самое популярное решение при строительстве дома из СИП панелей. Это связано с тем, что СИП-дома очень легкие, поэтому для такого фундамента важна не общая высокая несущая способность, а опора на неподвижный грунт по всей площади застройки. Сваи, которые погружаются в грунт ниже глубины промерзания и опираются на плотные слои, как раз и являются таким удачным относительно недорогим типом фундамента.
Что такое ростверк и где он нужен
Ростверк (от слов Rost — решётка и Werk — строение) — это элемент именно свайного фундамента, который объединяет верхнюю часть свай в единую конструкцию. Он может выполняться разными способами: обвязочными балками, ж/бетонными балками или плитами и пр. Ростверк является непосредственной опорой для цокольного перекрытия.

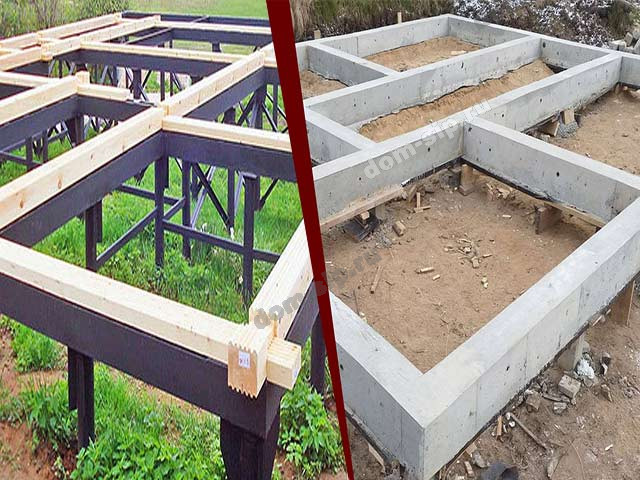

Варианты ростверка в каркасных домах
В погоне за надежностью владельцы домов изобретают самые разные варианты ростверка: металлические профили, профилированные балки и, даже, бетонные балки. Чтобы понять, какой вариант ростверка более правильный, нужно определить задачи, которые он решает:
- Жестко связать отдельные сваи в свайном поле.
- Распределить нагрузку между сваями.
- Обеспечить жесткое основание для цокольного перекрытия.
Оголовки свай
Чтобы обеспечить соединение ростверка с самими сваями, на сваи жестко устанавливается металлический оголовок с отверстиями для крепления ростверка.
Недостатки металлического ростверка
Строители часто рекомендуют застройщику ростверк из металлического профиля для «надежной и жесткой» фиксации перекрытия на сваях. Такой ростверк будет не только пустой тратой денег, но и приведет к менее прочному соединению:
- Само цокольное перекрытие ил СИП-панелей толщиной 224 мм, является очень жесткой конструкцией, и если под ним установить деревянную обвязку высотой 200 мм, то в совокупности с лагами получится решетка высотой 400 мм, т. е. Дополнительная жесткость просто не нужна.
- Коэффициенты теплового расширения у металла и дерева сильно отличаются, поэтому соединения металла и перекрытия будут со временем ослабляться.

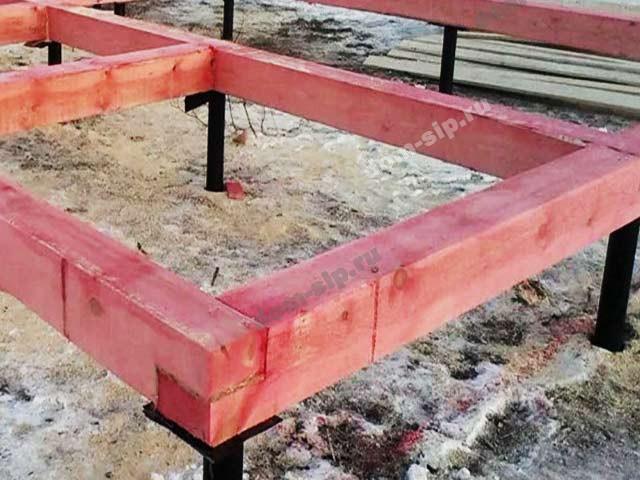

Классический деревянный ростверк
Самым правильным и при этом самым популярным решением является ростверк в виде цокольной обвязки деревянными балками. Балки должны быть из качественного пиломатериала и быть обработаны огне-биозащитой (причем здесь на первый план выходят биозащитные свойства).
Сечение балок
Обычно используют балки сечением 150х200 или 200х200 мм (высота 200). Для небольших домов и небольших расстояний между балками применяют сечение 150х150 мм.
Расстояние между балками
Ростверк формируется из наружных балок по периметру свайного поля и внутренних балок, обеспечивающих жесткость перекрытия. Внутренний балки должны быть перпендикулярны внутренним лагам цокольного перекрытия и расположены на расстоянии примерно 2,5 м.
Сплоченные балки
Стандарты не только позволяют, но и рекомендуют использование сплоченных балок, собранных из нескольких вертикально поставленных досок 50х200. Это уменьшает вероятность появления локального дефекта в балке, расположенного между сваями. Для цокольного перекрытия из СИП это не так важно, поскольку обвязка и перекрытие жестко связаны между собой и дефект не проявляется. Тем не менее, сплоченные балки из 3-х (150х200) или 4-х (200х200) досок вполне допустимы. Кроме тог, доски гораздо легче, поэтому из проще собирать.
